Fechadura Auxiliar 1001 com Espelho de Inox Polido - 10810 - STAM
Código Copafer: 13977
Saiba mais sobre o produto
Passe o mouse na imagem para ampliar
Compre 1 por
R$ 77,90 Unid.
Compre 2 por
R$ Unid.
2% OFF
Compre 3 por
R$ Unid.
3% OFF
Compre 4 por
R$ Unid.
4% OFF
Compre 5 ou mais por
R$ Unid.
5% OFF
Retire na loja. Veja lojas disponíveis
Av. Comendador Wolthers, 142 - Capuava, Mauá - SP, 09380-200
Av. dos Estados, 4.555 - Santa Terezinha - Santo André - SP, 09290-520
Assista ao vídeo
Recomendamos também
- Leve este produto por mais R$ 54,37
- Leve este produto por mais R$ 391,10
Quem viu esse produto, viu também...
Quem comprou, comprou também
Informações
Descrição longa
Fechadura Auxiliar 1001 com Espelho de Inox Polido - 10810 - STAM
Descrição:
Descrição:
Mais segurança e qualidade para o mais importante.
Características:
- Máquina: 1001
- Distância de Broca: 30 mm
- Aplicação: Tetra Externa
- Acessórios: Chave, espelho, contra testa
- Composição: Aço ABNT 1010/1020, Zamac, Aço Inox, Latão, Plástico de Engenharia
- Roseta: Aço Inox
- Testa: Aço ABNT 1010/1020
- Contra Testa: Aço ABNT 1010/1020
Manual de Instalação:
1) Utilizando um lápis, marque na porta o contorno da fechadura e o furo do cilindro para passagem da chave. Esta ação é para delinear a parte da porta que vai receber o furo para encaixe da máquina (ou corpo).
2) Para alojar a máquina da fechadura, fure a testa da porta utilizando uma broca de 16mm dentro dos limites marcados a lápis e fure também a passagem para a chave.
3) Utilize um formão para dar acabamento liso ao alojamento da fechadura, eliminando arestas e cantos vivos.
4) Retire toda a serragem da porta e com a fechadura no local, marque os limites da testa da fechadura na porta, fazendo um rebaixo para encaixá-la.
5) Encoste a porta no batente para marcar o furo da lingueta, assim como para o rebaixo da contra-testa, parafusando-a a seguir.
6) Insira a fechadura sem parafusar a testa. ATENÇÃO: Posicione os espelhos somente para marcar a furação dos parafusos.
7) Verifique se a posição dos espelhos está correta, inserindo a chave no cilindro. Retire a fechadura e parafuse os espelhos.
8) Coloque a fechadura, fixando a testa na porta com os parafusos.

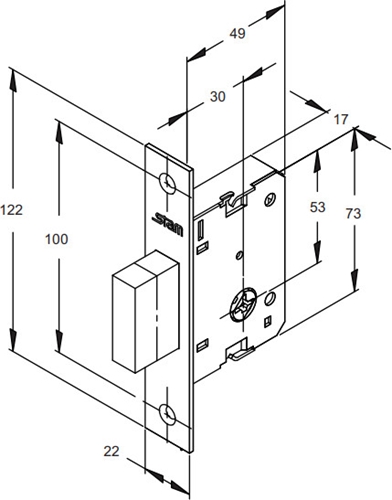

Desenho Técnico:
* Imagens meramente ilustrativas.
